Cómo escariar agujeros ciegos sin interferir con el fondo

Antes de programar el escariado, compruebe que la entrada de corte puede cubrir toda la profundidad útil sin que el frente real de la herramienta cruce el contorno del fondo. Después verifique una vía de retorno para la viruta y un método capaz de medir la zona final. La profundidad de la punta del taladro no equivale a la longitud cilíndrica acabada.

Esta guía se centra en el espacio próximo al fondo de un agujero ciego. El sobrematerial para escariado se define y valida por separado. No se presupone que un escariador convencional mecanice la cara del fondo ni que dos referencias del mismo diámetro tengan igual entrada, alcance o refrigeración.

Autoría, redacción y adaptación editorial: Kevin Zeng, director de Operaciones de Guangdong Hengchuang Tool Technology Co., Ltd.
Revisión técnica: Jiack Liu, responsable técnico de HC · Versión 1.0 · 19 de octubre de 2026. Alcance: geometría próxima al fondo, profundidad útil, entrada del escariador, retorno de viruta, cobertura de inspección y límites de validación.

Qué comprobar antes de programar el escariado

Defina el tramo útil: marque inicio y final de la superficie cilíndrica que debe cumplir el plano.
Represente el fondo real: cono, radio, escalón, taladro previo y variación conocida.
Superponga la herramienta: use el dibujo de la referencia exacta, incluida su entrada frontal.
Revise montaje y programa: referencia axial, longitud medida, compensación y posición final.
Confirme el retorno de viruta: canales, sentido previsto, refrigeración y salida disponible.
Prepare la inspección: determine qué plano de contacto alcanza cada zona exigida.

Detenga la preparación si falta el perfil del fondo o de la herramienta, si las envolventes se cruzan o si una característica exigida no puede inspeccionarse. Una cota axial aislada no sustituye la superposición de perfiles.

Use la fotografía para identificar la familia, no para aprobar la aplicación

La imagen permite reconocer mango, canales y frente de una familia de escariadores de máquina. Para el agujero ciego deben confirmarse la referencia, el dibujo vigente, la entrada de corte, el guiado, la longitud y la disposición de refrigeración.

No deduzca por el aspecto de la hélice hacia dónde irá la viruta ni cuánto espacio requiere el frente. Dos herramientas del mismo diámetro pueden diferir en esos elementos.

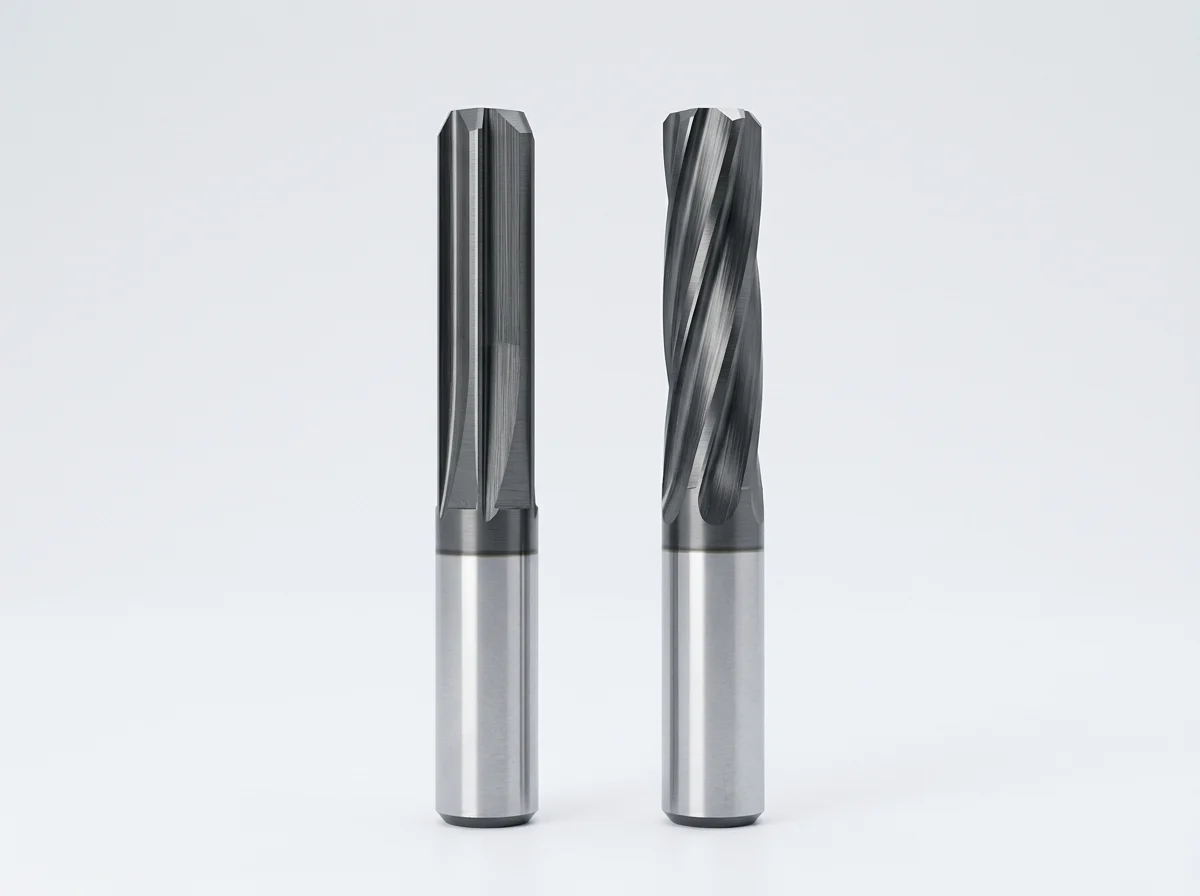

Escariadores de máquina HC de ranuras rectas y helicoidales mostrados como referencia de familia — Imagen de producto HC usada como referencia de familia. No confirma por sí sola la aptitud para este agujero ciego ni una configuración final.

Profundidad útil

Trabaje desde una referencia común. La profundidad total describe el punto más profundo; la profundidad útil describe el intervalo cilíndrico que debe cumplir diámetro, forma o acabado. Entre ambas puede existir un cono de broca, un radio o una transición que no admite el frente del escariador.

Dato	Qué debe describir	Qué no demuestra
Profundidad total	Punto más profundo desde la referencia.	Espacio para todo el frente del escariador.
Tramo cilíndrico previo	Extensión real de la pared antes de escariar.	Cumplimiento del diámetro final.
Profundidad útil exigida	Intervalo de aceptación indicado en el plano.	Posición correcta de la punta de herramienta.
Posición final programada	Punto de referencia de herramienta y compensación.	Cobertura completa del tramo útil.
Transición al fondo	Cono, radio, escalón y condición real.	Una holgura universal para cualquier herramienta.

La ficha de una referencia concreta de MAPAL separa longitudes, tipo de agujero y refrigeración y ofrece acceso al dibujo técnico. Se cita para mostrar qué campos deben contrastarse; sus dimensiones y prestaciones no se transfieren a una herramienta HC.

Entrada y longitud de corte

La entrada frontal realiza la retirada progresiva del material. Para cubrir el último punto del tramo útil, esa zona debe alcanzar la posición necesaria y, al mismo tiempo, conservar espacio respecto al fondo real.

Compruebe el contorno completo: centro, periferia del frente y cualquier transición del cuerpo. La figura A conserva espacio geométrico; en B la envolvente cruza lateralmente el fondo aunque la posición axial central pueda parecer suficiente.

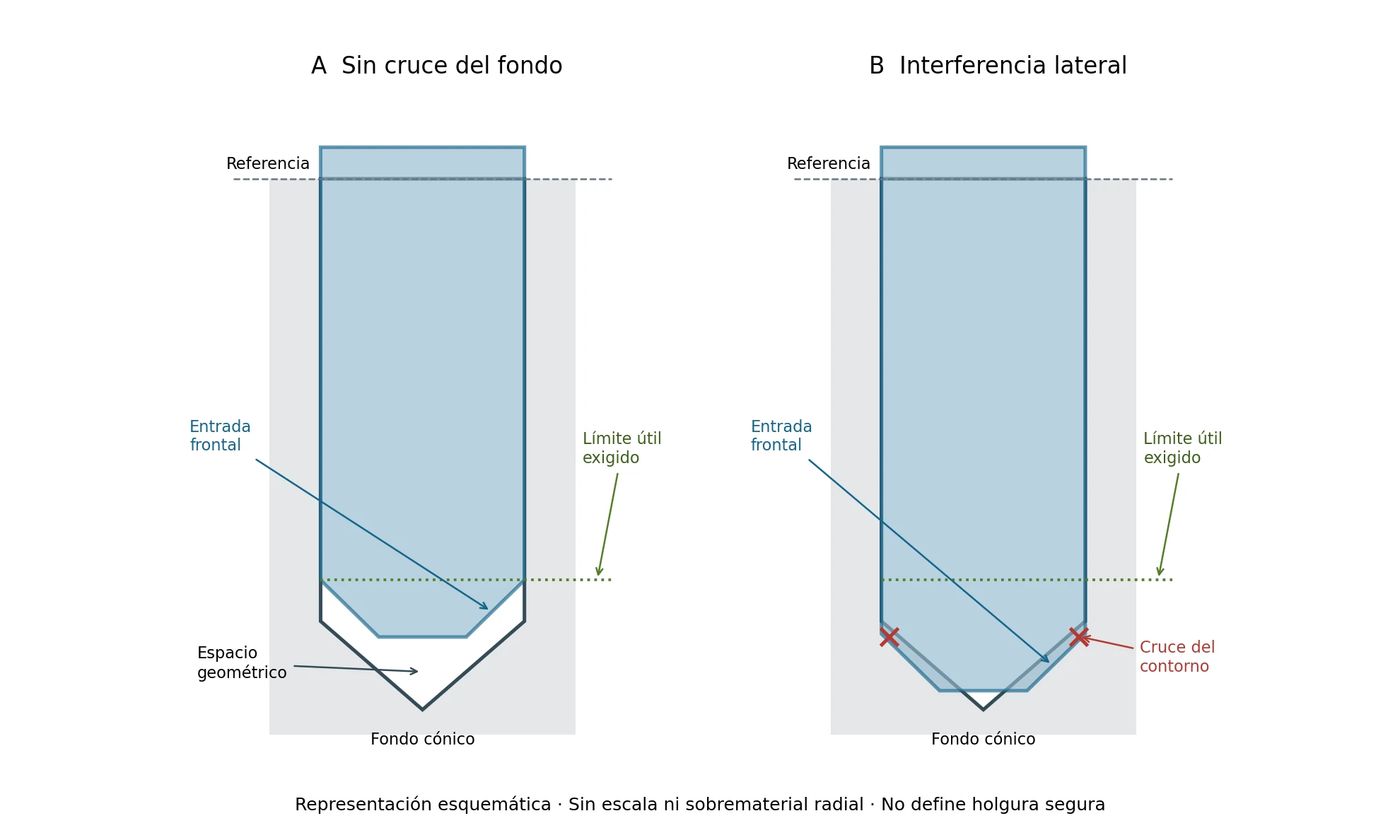

Comparación esquemática de un frente de escariador con espacio al fondo y otro con interferencia lateral — Figura 1. Esquema editorial HC, sin escala ni sobrematerial radial. No define una holgura segura, una geometría comercial ni una secuencia de mecanizado.

Ejemplo de comprobación del espacio

Suponga que el plano exige acabado hasta una línea próxima a una transición cónica. Marque esa línea, coloque sobre la misma referencia el perfil medido del agujero previo y el dibujo de la herramienta, y sitúe el frente según programa, longitud medida y compensación. Si alguna parte cruza el contorno, la configuración no queda aprobada por aumentar la profundidad programada.

La decisión puede ser revisar la herramienta, la preparación del fondo o la secuencia de operaciones. No convierta el ejemplo en una separación fija: la holgura necesaria depende de geometría, tolerancias, montaje y proceso.

Retorno de viruta

En un agujero ciego, la viruta no dispone de una salida posterior. Debe existir una vía compatible con canales, entrada, refrigeración y espacio disponible. Registre dónde aparecen rayas o carga: durante la entrada, cerca del fondo, en la retirada o después de una repetición.

La página de aplicación SOLID H-REAM de ISCAR muestra, para esa construcción, viruta empujada hacia delante en ciertos agujeros pasantes y dirigida hacia atrás en el ejemplo de agujero ciego. Es una prueba de que la evacuación debe comprobarse por diseño; no autoriza a extrapolar el comportamiento a cualquier ranura recta o helicoidal.

Sandvik Coromant describe en CoroReamer 835 boquillas internas axiales para una versión de ranura recta y laterales para una versión espiral. Esa diferencia se limita a la familia citada: no demuestra caudal disponible, dirección efectiva de la viruta ni resultado en otra herramienta.

Regla de parada: ante aumento anormal de carga, ruido, viruta retenida, rayas nuevas o deterioro del filo, detenga el ensayo según el procedimiento de planta. Localice la fase y conserve la evidencia antes de limpiar o modificar varias condiciones.

Observación o condición	Primera comprobación	Decisión que puede seguir
Punta profunda pero tramo acabado insuficiente	Posición de la entrada y del diámetro de corte.	Revisar cobertura de la geometría.
Anomalía al final del avance	Perfil, recorrido, compensación y viruta.	Detener y localizar la causa; no asumir contacto con el fondo.
Rayas cerca del fondo	Residuos, filo y fase en que aparecen.	Comparar registros antes de cambiar parámetros.
Medida correcta en la entrada	Plano real de contacto y tramo final.	Completar la cobertura de inspección.
Cambio con otro escariador del mismo diámetro	Frente, longitud, guiado y refrigeración.	Revisar equivalencia para la aplicación.
No cabe la entrada actual	Superposición y restricciones de la pieza.	Evaluar otra configuración o ruta.

Inspección cerca del fondo

Una medición válida en la entrada no demuestra el tramo final. Defina profundidad real de contacto, orientación, método, incertidumbre aplicable y criterio del plano. La carcasa o el extremo de un cabezal puede limitar el alcance antes que sus contactos.

Compare el plano de contacto efectivo con el límite útil exigido. Si queda una zona sin cobertura, regístrela y asigne un método adicional; no la marque como conforme por inferencia.

El catálogo histórico Mitutoyo E12031 ilustra un alesómetro concebido para medir cerca del fondo. Sirve como ejemplo de diseño metrológico, no como confirmación de disponibilidad actual ni como selección para una tolerancia concreta.

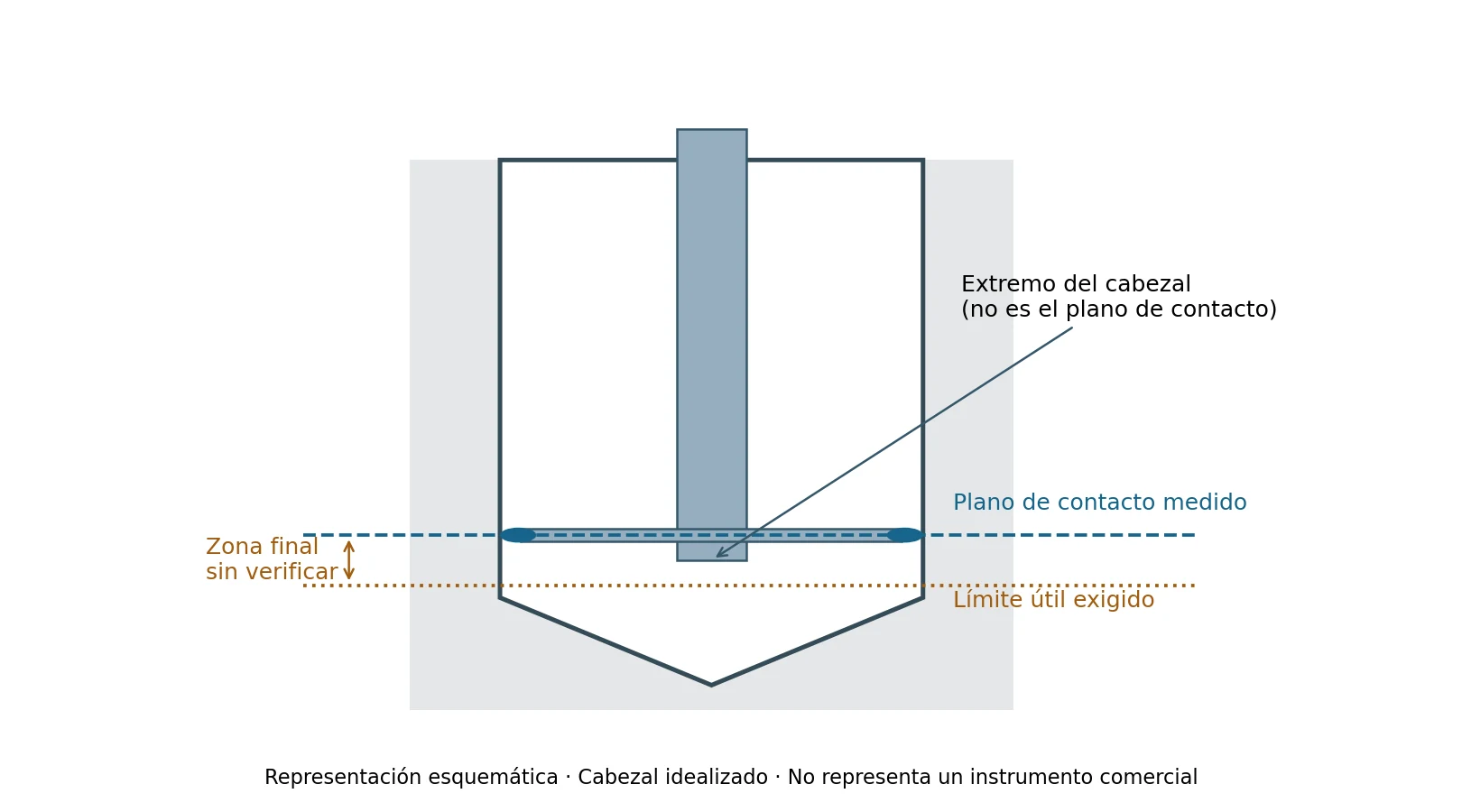

Esquema del plano de contacto de un cabezal de medición cerca del fondo de un agujero ciego — Figura 2. Esquema editorial HC de un cabezal idealizado. No representa un instrumento comercial ni demuestra la capacidad de un método real.

Hoja de comprobación axial y de inspección

Registre referencia del plano y programa, intervalo útil, perfil del fondo, dibujo de herramienta, posición final, retorno de viruta y cobertura de medición. Los valores desconocidos se escriben como «pendiente»; no se estiman como si estuvieran medidos.

Plano y revisión.
Referencia axial común.
Inicio y final del tramo útil.
Perfil real del fondo previo.
Referencia y revisión del escariador.
Entrada frontal y longitud pertinente.
Longitud montada y compensación.
Vía de retorno de viruta.
Planos de medición accesibles.
Criterio y responsable de la decisión.

Abrir la hoja imprimible

Valide la configuración mediante una prueba de herramienta controlada. Acepte el agujero por las características del plano y la cobertura de inspección, no solo porque el escariador completó el recorrido.

Preguntas frecuentes

¿La profundidad del taladro es la profundidad útil para escariar?

No necesariamente. La punta de taladro y la transición al fondo pueden extender la profundidad total sin aportar una pared cilíndrica acabable.

¿Puedo programar más profundidad para llegar al último milímetro?

Solo después de superponer el perfil exacto de la herramienta y el fondo, revisar montaje y compensación y confirmar que no aparece interferencia. Una corrección axial no resuelve un cruce lateral del contorno.

¿Una ranura helicoidal siempre saca la viruta del agujero ciego?

No. El sentido de corte, hélice, canales, entrada y refrigeración pertenecen al diseño de una referencia. Confirme su aplicación y compruebe el retorno en el ensayo.

¿Medir el diámetro en la entrada basta para aceptar el agujero?

No si el plano exige el tramo próximo al fondo. Documente el plano real de contacto y la zona no cubierta por el instrumento.

¿Un escariador del mismo diámetro puede sustituir al actual?

El diámetro nominal no demuestra equivalencia. Compare entrada frontal, longitudes, guiado, canales, refrigeración, material de corte y límites de aplicación.

Datos para consultar con HC

Para una primera consulta envíe el plano o una sección del agujero, material, diámetro final, profundidad útil, forma del fondo y tolerancias. Si faltan datos, márquelos como desconocidos. Para un problema existente, añada referencia de herramienta, longitud montada, programa o cota final, refrigeración, viruta observada, mediciones por profundidad y fotografías identificadas.

Bloque	Datos mínimos	Datos para ampliar el análisis
Pieza	Plano, material, diámetro y profundidad útil.	Perfil medido del fondo, lote y operación previa.
Herramienta	Referencia o dibujo disponible.	Entrada, longitudes, canales, refrigeración y uso.
Montaje	Máquina, portaherramientas y origen axial.	Longitud medida, compensación y descentramiento disponible.
Resultado	Defecto y zona donde aparece.	Viruta, fotos, mediciones por profundidad y momento del evento.
Aceptación	Tolerancia y método previsto.	Cobertura real, incertidumbre aplicable y responsable.

Fuentes técnicas consultadas

MAPAL, NC machine reamer 30719111: campos de longitud, tipo de agujero, refrigeración y acceso al dibujo de una referencia concreta.
ISCAR, SOLID H-REAM Application: ejemplos específicos de evacuación en agujeros pasantes y ciegos.
Sandvik Coromant, CoroReamer 835: disposición de refrigeración interna según versión.
Mitutoyo, Bore Gages for Blind Holes, catálogo E12031: ejemplo histórico de medición próxima al fondo.

Las fuentes sustentan las comprobaciones dentro del alcance indicado. No son ensayos de una herramienta HC y no autorizan copiar parámetros, holguras, prestaciones o disponibilidad comercial.
