Taladrado profundo en CNC
Brocas para agujeros profundos: materiales, evacuación y control del proceso
Seleccione la broca junto con su estrategia de entrada, refrigeración y retirada. En un agujero largo, conseguir el diámetro en la entrada no basta: la viruta debe salir y la geometría debe mantenerse hasta la profundidad final.
Solicitar selección y presupuestoResolver un problema de taladrado profundo
¿Qué distingue una broca larga de una solución de taladrado profundo?
La relación entre profundidad útil y diámetro, L/D, permite describir la exigencia, pero una mayor longitud de herramienta no garantiza que el proceso sea viable. Hay que comprobar el guiado, la longitud de evacuación, el suministro de refrigerante y la capacidad de medir el agujero terminado. La profundidad admisible depende de la referencia y del montaje, no solo de la denominación «larga».
Defina la profundidad que realmente necesita
En un agujero ciego, separe la profundidad cilíndrica útil de la profundidad hasta la punta. En uno pasante, incluya la salida y las posibles interferencias. Compruebe el alcance desde el portaherramientas y la longitud de canal disponible sin añadir voladizo innecesario.
El esquema permite comunicar diámetros y longitudes. Su ángulo representado no es una especificación universal de las brocas HC: la geometría definitiva debe figurar en el plano de la referencia.
Para comparar longitudes convencionales, consulte la guía de brocas 3×D, 5×D y 8×D. Si ya dispone de una referencia, revise sus dimensiones en la ficha HC.0115.08 con refrigeración interna; esta página no amplía los límites de esa serie.
¿Broca helicoidal de metal duro o broca cañón?
No son herramientas intercambiables por tener el mismo diámetro y longitud. La broca cañón forma parte de otro sistema de guiado, refrigeración y evacuación. Cuando la relación L/D, la rectitud o el equipo disponible condicionan el proceso, solicite primero una evaluación de la solución completa. No se presupone que cualquier máquina ni cualquier broca larga sean aptas para ambos métodos.
¿Cómo cambia el taladrado profundo según el material?
La cuestión no es solo si la broca corta el material, sino si puede mantener una evacuación estable durante todo el recorrido. Indique la aleación, el estado y la dureza disponible. Las siguientes prioridades orientan la evaluación; no asignan una única geometría o un recubrimiento a toda una familia.
| Material | Problema que cobra importancia con la profundidad | Qué revisar y cómo orientar la solución |
|---|---|---|
| Acero al carbono y aleado | Viruta que se alarga o se compacta en el canal; aumento de carga al avanzar. | Compare virutas al inicio y en la zona del fallo. Revise grado y dureza, geometría rompevirutas y condiciones de corte de la referencia. Si el síntoma depende de la profundidad, investigue la evacuación antes de atribuirlo solo al desgaste. |
| Acero inoxidable | Endurecimiento local y dificultad para evacuar virutas tenaces durante un recorrido largo. | Revise el filo y las pausas o reentradas que puedan producir rozamiento. Confirme continuidad del suministro de refrigerante y un ciclo compatible con la herramienta, en lugar de añadir paradas sin criterio. |
| Aluminio y sus aleaciones | Material adherido y gran volumen de viruta que puede obstruir el trayecto de salida. | Identifique aleación y estado de la pieza. Inspeccione adherencias, espacio de evacuación y lubricación efectiva. Una pared rayada al fondo exige comprobar si la viruta está recirculando, no solo medir la rebaba de salida. |
| Fundición | Acumulación de partículas y desgaste; el comportamiento cambia entre tipos de fundición. | Distinga fundición gris, nodular y otros grados. Revise limpieza, filtración y evolución del filo. Una viruta corta no elimina la necesidad de evacuar residuos desde el fondo. |
| Titanio | Concentración de calor en la zona de corte y exigencia elevada sobre el filo y la evacuación. | Confirme aleación y tratamiento, acceso del refrigerante y estado del filo en pruebas controladas. No reutilice parámetros de acero ni aumente la profundidad de una referencia sin validar la aplicación. |
| Aleaciones resistentes al calor, incluidas las de base níquel | Desgaste y generación de calor, combinados con un largo trayecto de evacuación. | Identifique la aleación exacta: «superaleación» no basta. Evalúe geometría, refrigeración y criterio de retirada de herramienta mediante un ensayo acordado. No traslade resultados de otra pieza o de un agujero corto al agujero profundo. |
Para problemas de material sin una exigencia especial de profundidad, continúe en brocas para acero inoxidable o brocas para aluminio. Aquí el foco es cómo se agrava o cambia el problema a lo largo del agujero.
Entrada, fondo, salida y cruces: diseñe la secuencia antes de programar
Entrada plana, inclinada o sobre superficie curva
Una entrada asimétrica puede comprometer la dirección inicial. Defina si se necesita preparar una superficie o un agujero piloto. Cuando se prescribe un piloto, confirme diámetro, profundidad, ángulo y tolerancias compatibles con la broca larga; no basta con elegir otra broca del mismo diámetro nominal.
La entrada y la retirada deben seguir el procedimiento de la herramienta. No haga girar una broca larga sin el guiado requerido a la velocidad de trabajo.
Agujero ciego profundo
La viruta debe regresar hacia la entrada. Distinga el fondo geométrico de la profundidad funcional y revise cómo se evacúan los residuos al terminar. Si hay roscado o un asiento posterior, indique el espacio necesario y el requisito de limpieza antes de seleccionar el alcance.
Agujero pasante y salida inclinada
Al salir cambia el apoyo de los filos. Describa la pared de salida, su inclinación y las restricciones de rebaba. La transición debe revisarse en el programa específico; no se aplica una reducción fija del avance válida para todas las piezas.
Agujeros cruzados y cavidades internas
La intersección interrumpe el corte y puede cambiar el recorrido del refrigerante y de la viruta. Marque en una sección dónde comienza y termina cada cruce. Evalúe orden de operaciones, compatibilidad de la herramienta y acceso para desbarbar e inspeccionar; no asuma que una broca aprobada para un agujero continuo sirve para el cruce.
¿Avance continuo o ciclo de picoteo?
Un ciclo de picoteo no es una solución automática para cualquier profundidad. Algunas herramientas requieren una secuencia específica y otras pueden trabajar con avance continuo bajo condiciones definidas. Las retiradas modifican el guiado, la reentrada y el contacto con la viruta. Antes de seleccionar un ciclo CNC, confirme qué admite la referencia y cómo se evacuará la viruta. No publique ni reutilice un programa genérico sin verificar máquina, herramienta y pieza.
¿Qué presión y caudal de refrigerante necesita un agujero profundo?
No existe un único valor en bares válido para todos los diámetros. La presión nominal de la bomba no describe por sí sola lo que llega al filo. La selección necesita conocer el caudal disponible, fluido, filtración, conexiones, pasos del portaherramientas y canales de la broca.
Verifique la cadena de suministro
Documente el equipo de la máquina y la conexión a través del portaherramientas. Revise filtros y restricciones según los procedimientos del fabricante. Una bomba de mayor presión no resuelve por sí sola un paso obstruido ni una viruta incompatible con el canal.
Realice comprobaciones con métodos seguros, sin abrir ni intervenir un circuito presurizado. La observación del proceso debe hacerse con las protecciones de la máquina cerradas.
Si solo dispone de refrigeración externa
Indíquelo desde el principio. Conforme aumenta la profundidad, no basta con ver refrigerante en la entrada para confirmar que alcanza la zona de corte. Se debe evaluar si el diámetro, el alcance y la herramienta permiten ese suministro o si hace falta otra configuración de proceso.
Consulte las condiciones de uso de brocas con refrigeración interna para revisar la compatibilidad del sistema.
El agujero empieza bien y falla al profundizar: ¿qué comprobar?
Registre la profundidad y el momento del síntoma. Esta información diferencia un problema de entrada de otro de evacuación, fondo o retirada. Ante un aumento anormal de carga, ruido o falta de evacuación, interrumpa el ensayo de forma segura; no intente alcanzar la cota final forzando el avance.
| Síntoma y momento | Hipótesis que conviene comprobar | Acción de diagnóstico antes de repetir |
|---|---|---|
| La carga aumenta siempre a una profundidad similar | Acumulación de viruta, alcance insuficiente o incidencia localizada en la pieza. | Relacione la cota con el plano, los cruces y la longitud de canal. Inspeccione la viruta y el suministro; compruebe que el programa no supera la profundidad útil. |
| El agujero se desvía a medida que avanza | Dirección inicial, desalineación, voladizo o desplazamiento de la pieza. | Verifique piloto y montaje. Mida la posición a varias profundidades con un método adecuado; la posición de entrada correcta no demuestra rectitud. |
| Rayas o acabado peor en la zona profunda | Viruta atrapada, rozamiento o deterioro de filos y zonas de guiado. | Localice el defecto antes o después de la retirada, cuando sea posible. Examine residuos y marcas de la herramienta con la máquina detenida; no corrija solo el avance sin identificar el origen. |
| Rotura al entrar de nuevo o al retirar | Reentrada incompatible con el piloto, viruta retenida o una trayectoria incorrecta. | Revise la secuencia completa, no solo el tramo de corte. Compruebe los movimientos y las condiciones de guiado exigidos por el fabricante. |
| El fallo coincide con un cruce o con la salida | Pérdida de apoyo o cambio de condiciones de corte y refrigeración. | Marque el punto en una sección del componente y revise una estrategia específica. No mantenga automáticamente el ciclo del agujero continuo. |
| La duración empeora durante el lote | Cambios de refrigerante, filtración, material o estado del montaje. | Compare registros entre herramientas: profundidad, piezas, virutas, criterios de rechazo y mantenimiento. Cambie una variable por ensayo para poder atribuir el resultado. |
Para roturas o desgaste sin relación clara con la profundidad, consulte el diagnóstico general de rotura, sobrecalentamiento y evacuación.
Enviar mi problema y la profundidad del falloCómo validar diámetro, rectitud y limpieza hasta el fondo
Defina el control antes de fabricar la primera serie. No confunda diámetro, rectitud del eje y posición del agujero: son requisitos diferentes. El método de medición debe alcanzar las zonas relevantes y tener capacidad suficiente para la tolerancia del plano.
Primera pieza
Compruebe entrada, zonas intermedias y fondo o salida según accesibilidad. Un calibre que verifica solo la entrada no caracteriza el agujero completo. Si no hay acceso directo, acuerde un método de inspección apropiado; puede requerir equipos específicos o una pieza de validación seccionada, previa autorización.
Verifique también profundidad cilíndrica, rebabas internas y ausencia de residuos cuando el agujero forme un conducto de fluido o vaya a recibir otra operación.
Repetibilidad y coste por pieza aceptada
Registre la evolución de la calidad, no solo el número de agujeros antes de la rotura. Establezca un criterio de sustitución que incluya desgaste y tolerancias. Compare tiempo de ciclo completo, retiradas, inspección y rechazos junto con el coste de herramienta.
Si el requisito necesita un acabado posterior, debe contemplarse desde la selección. Una broca de mayor longitud no elimina esa necesidad ni garantiza por sí sola la tolerancia final.
Cómo diseña y fabrica HC sus brocas de metal duro para agujeros profundos
La evacuación de viruta y la disipación del calor se vuelven más exigentes cuando el filo trabaja lejos de la entrada. Al mismo tiempo, la esbeltez de la herramienta aumenta la sensibilidad a flexión y vibraciones. Por eso HC plantea el diseño de la broca junto con el guiado y el suministro de refrigerante, no como una simple prolongación de una broca corta.
Geometría: espacio para la viruta y rigidez
HC adapta el perfil parabólico de los canales a la profundidad y a la forma y tamaño de la viruta previstos. El objetivo es disponer de espacio de evacuación sin perder la rigidez necesaria. La geometría del filo combina centrado, formación y rotura de viruta con resistencia del borde.
Metal duro y canales internos
En la selección de sustratos descrita por HC para estas brocas, se busca un equilibrio entre tenacidad y dureza, con un contenido de cobalto del 12–15 % y un tamaño de grano inferior a 0,4 μm. También se controla la regularidad del paso, el diámetro y la simetría de los canales de refrigeración. El grado concreto se confirma para la referencia propuesta.
Rectificado y control del proceso
HC utiliza equipos de rectificado entre puntos, rectificado cilíndrico, afilado CNC y preparación de filos. La precisión de cada operación importa en una herramienta larga: la fabricación debe controlar la geometría final, no solo el diámetro de corte.
El proceso de rectificado incorpora medidas para reducir el efecto de las tensiones residuales sobre la estabilidad dimensional. No se atribuyen deformaciones de herramientas de otros fabricantes a una causa sin comprobarla.
Recubrimiento y superficie funcional
La selección del recubrimiento considera resistencia térmica, desgaste y acabado superficial. HC ajusta asimismo la longitud de la zona recubierta a la configuración de la broca. No se trata de aplicar un recubrimiento más largo por defecto: su extensión debe ser compatible con la geometría y el trabajo previsto.
El guiado mediante piloto o casquillo y la secuencia de entrada dependen del sistema utilizado. Los ciclos de picoteo de los casos siguientes describen una aplicación concreta; no sustituyen las instrucciones de uso de cada herramienta.
Cinco casos HC de taladrado profundo: condiciones y vida de herramienta
Los siguientes registros de aplicación han sido facilitados y confirmados por HC. Se conservan las unidades originales de duración: piezas, metros mecanizados u horas. No son magnitudes directamente comparables entre casos. Los resultados reales pueden variar según el material, la máquina, el montaje, la refrigeración y las condiciones de uso.

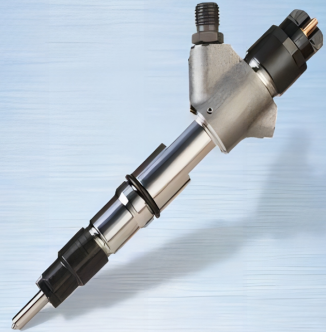

Cuerpo de inyector de alta presión: acero 1215
Objetivo: cumplir el tiempo de ciclo, evitar roturas durante el taladrado y mejorar la vida de la herramienta.
- Material
- Acero 1215
- Agujero
- Ø6,105 mm; profundidad 92 mm
- Máquina
- Centro de mecanizado horizontal
- Refrigeración
- Interna y externa
- Velocidad
- 2.000 rpm
- Avance
- 80 mm/min
Resultado registrado: 1.000 piezas. Según HC, la duración obtenida superó la expectativa del cliente.
Cuerpo de bomba de inyección de alta presión: aluminio
Objetivo: alcanzar una vida de herramienta de aproximadamente 500 m mecanizados en el agujero indicado.
- Material
- Aleación de aluminio
- Agujero
- Ø4,3 mm; profundidad 93,5 mm
- Máquina
- Centro de mecanizado vertical
- Refrigeración
- Interna y externa
- Velocidad
- 2.000 rpm
- Avance
- 120 mm/min
Vida límite registrada: 800 m. HC comunica que la duración estable superó el objetivo del cliente. El valor límite no se presenta como intervalo recomendado de sustitución.

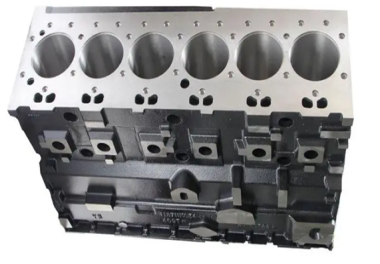

Bloque de motor diésel: HT280
Objetivo: cumplir el tiempo de ciclo, evitar roturas y obtener una duración mínima de 350 piezas.
- Material
- HT280
- Agujero
- Ø6 mm; profundidad 185,4 mm
- Máquina
- Centro de mecanizado horizontal
- Refrigeración
- Interna y externa
- Velocidad
- 3.200 rpm
- Avance
- 384 mm/min
Resultado registrado: 400 piezas. La duración comunicada alcanza el objetivo de al menos 350 piezas.

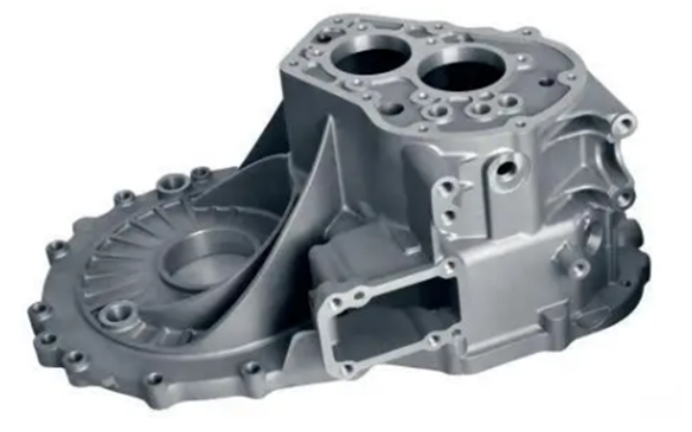

Carcasa de transmisión: QT600-7
Objetivo: estabilizar la duración en 100 m mecanizados y evitar la rotura de la broca.
- Material
- QT600-7
- Agujero
- Ø6,05 mm; profundidad 109 mm
- Máquina
- Centro de mecanizado vertical
- Refrigeración
- Interna y externa
- Velocidad
- 2.200 rpm
- Avance y ciclo
- 120 mm/min; picoteo Q2, según el registro del caso
Resultado registrado: 120 m. HC comunica una duración superior al objetivo de 100 m. El código Q2 debe interpretarse con el control y programa de esta aplicación; no es una instrucción universal.

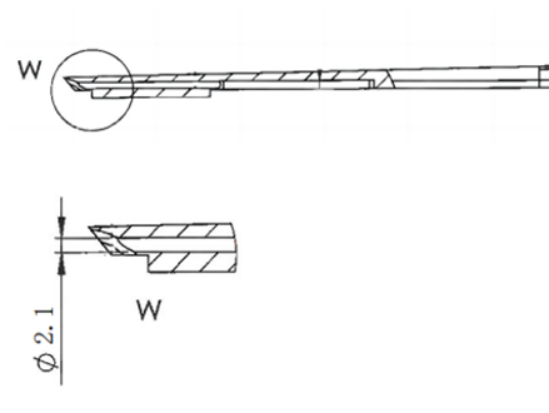

Pinza quirúrgica: acero inoxidable de uso médico
Objetivo: mantener una duración estable de 7 horas en la operación de taladrado.
- Material
- Acero inoxidable de uso médico; grado no indicado
- Agujero
- Ø2,1 mm; profundidad 30 mm
- Máquina
- Centro de mecanizado vertical dedicado
- Refrigeración
- Emulsión por refrigeración interna
- Velocidad
- 2.000 rpm
- Avance
- 100 mm/min
Duración estable registrada: 7 horas. Según HC, la herramienta sustituyó satisfactoriamente la referencia importada utilizada en esta operación. El dato no constituye una certificación del producto sanitario.
Preguntas antes de encargar una broca para taladrado profundo
¿Puedo perforar desde ambos lados para reducir el alcance?
Puede ser una opción de proceso, pero hay que verificar la coincidencia de ejes y el escalón en la unión. Si el agujero guía un elemento o conduce fluido, esa discontinuidad puede ser relevante. Indique referencias de posicionamiento y requisitos de la zona de encuentro.
¿Se puede aprovechar un agujero previo existente como piloto?
Solo después de comprobar su geometría y compatibilidad con la broca larga. Un agujero previo con desgaste, desalineación o diámetro inadecuado no ofrece el mismo guiado que un piloto especificado para el sistema.
¿Qué ocurre si el diámetro es muy pequeño y la profundidad elevada?
Se combinan restricciones de microtaladrado y de profundidad. Comunique ambas dimensiones, además de filtración y montaje. Consulte la página de microbrocas para el contexto de pequeño diámetro; la viabilidad debe evaluarse para la combinación concreta.
¿Puedo pedir una longitud o un mango especial?
Envíe el plano de la pieza y el espacio disponible en máquina. HC puede evaluar el requisito y confirmar una propuesta. La consulta no presupone una longitud máxima, stock ni plazo: esos datos deben quedar definidos para la referencia ofrecida.
¿Necesito enviar el programa completo para consultar un fallo?
Empiece con los movimientos de entrada, corte, posibles retiradas y salida, indicando unidades, velocidades y profundidades. Elimine información ajena al problema si es confidencial. Añada una sección del agujero y el punto donde aparece el síntoma.
¿Qué datos permiten comparar una alternativa a mi broca actual?
Referencia y plano de la herramienta, material, profundidad útil, configuración de refrigeración y criterio de aceptación. Indique si el objetivo es mayor estabilidad, menos retiradas, mejor rectitud o menor coste por pieza: cada objetivo exige comprobar variables distintas.
Solicite una propuesta para su agujero profundo
Para iniciar la selección, indique material, diámetro, profundidad útil, tipo de agujero y refrigeración disponible. Añada cantidad y fecha objetivo. Para estudiar entrada, cruces o desviación, envíe un plano seccionado y los requisitos de rectitud y posición.
Ejemplo de consulta: «Material [ ], Ø[ ] mm, profundidad útil [ ] mm, agujero [ciego/pasante/con cruces], refrigeración [ ], máquina [ ]. Necesito mejorar [evacuación/rectitud/duración/tiempo de ciclo]».
Puede describir la aplicación en el formulario y enviar planos o fotografías a zwx@xrzpcd.com. La referencia, geometría, condiciones de uso y plazo se confirman en la propuesta.
