Mecanizado de viviendas electrónicas y dispensadores térmicos
Las aletas finas, pequeños taladros y materiales conductivos requieren un corte bajo carga y un drenaje limpio. La superficie debe definirse según el montaje, contacto térmico o apariencia.
Disipador en el que las superficies tienen diferentes funciones
El plano térmico requiere flatness, las costillas requieren poco esfuerzo y los agujeros requieren una salida plana. Cada área tiene su propia estrategia.
Los matices, estados materiales, tolerancias y volúmenes especificados por el cliente siguen siendo decisivos para la selección final.
Perfil técnico de la pieza
Partes y materiales
- Distribuidores de Vane
- Casos y capuchas blindados
- Interfaz de conexión y barra de bus
Material a confirmar: Aluminio, cobre, latón o polímero por componente
Características a procesar
- Ganchos y costillas estrechas
- Bolsillos de vivienda y aviones de calor
- Pequeños agujeros, corderos y grifos
Calidad a verificar
- Avión de contacto caliente
- Quema alrededor de conectores
- Espesor y regularidad de las aletas
Condiciones de la maquinaria
- Sujeción distribuida sobre paredes
- La evacuación evita el cruce
- Protección de superficies cosméticas
Diagnostique los síntomas antes de elegir la herramienta
Las siguientes causas son hipótesis diagnósticas; deben ser verificadas por parte, por la maquinaria y por la asamblea.
| Mecanizado | Síntoma observable | Posibles causas | Datos que deben verificarse | Labour Directorate |
|---|---|---|---|---|
| Rainfins | Doble o agitador | esfuerzo lateral, herramienta larga, virutas | Espesor, altura, orden, rango | Reducir el compromiso y apoyar la zona |
| Rectificado de cobre | Material notificado | Arresto, lubricación, calor | Cobre, herramienta, líquido, velocidad | Promover el corte y la limpieza transparentes |
| Viviendas de perforación | Output Shell | pared fina, soporte ausente, desgaste | Espesor, salida, diámetro, borde | Soporte de rendimiento y desgaste de control |
| Nivel de calor | Stripes or lack of flatness | Policías, trenzados, axiales de malla | Ra, flatness, tightening, cleaning | Protección del pasaporte final |
Tipo región de una vivienda del detenido
Crear el nivel térmico
Utilice la cara de soporte delante de detalles sensibles.
Familia: Fresadoras
Reserve un pasaporte limpio después de los grandes secuestros.
Vivienda de diseño
Cree bolsillos y contornos evacuando fichas de la pieza.
Familia: fresas de aluminio
Para el cobre, el borde y la lubricación serán validados por separado.
Formando costillas y surcos
Reducir el esfuerzo por elementos delgados.
Familia: bayas de cuello largo
El collar sólo debe ser utilizado para el acceso realmente necesario.

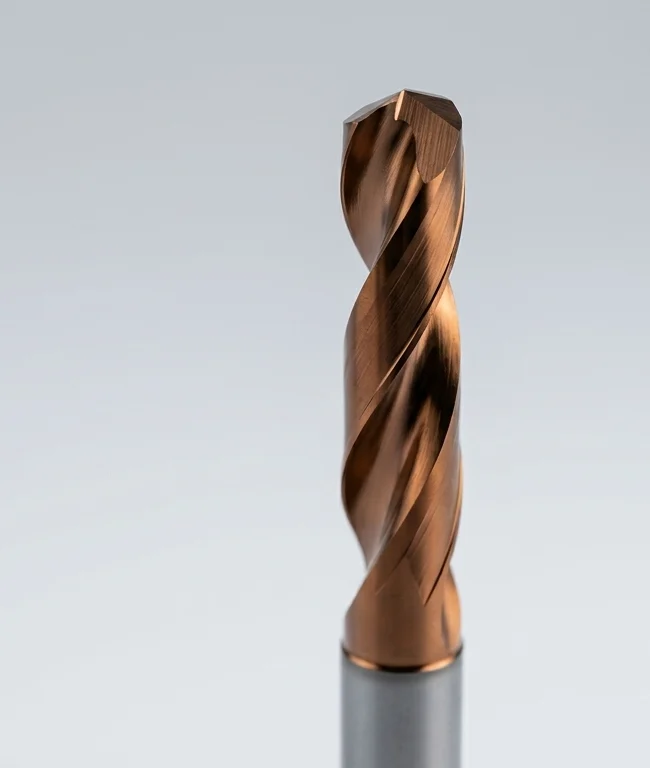

Interfaz de perforación
Hacer apego y conexión con una salida controlada.
Familia: Microforestería
Medir el soporte de pared falso y predecir.
Crear los Lamages
Soportes de tornillo prefabricados sin marcar la pared.
Familia: Herramientas de aplazamiento
Diámetro, profundidad y flatness del soporte.
Dos decisiones específicas sobre esta aplicación
Máquina entre costillas finas
La herramienta debe alcanzar la profundidad sin convertir el collar largo en una primavera.
- Seleccione el diámetro compatible más grande
- Límite de longitud clara
- Pasaportes alternativos para asignar esfuerzos
Avión de contacto caliente
Una superficie brillante no es necesariamente plana; ambos criterios se medirán por separado.
- Definir la flatness y la rugosidad
- Limpieza antes del último pasaporte
- Check after clearing
Plan de validación recomendado
Alas
Control de espesor, corrección y daño al borde en varias posiciones.
Contacto térmico
Medir la flatness y la rugosidad con referencias de montaje.
Badness
Inspeccione agujeros y cortes alrededor de conectores después de una duración de herramienta representativa.
Preguntas Frecuentes por el Ingeniero de Métodos
¿Cómo podemos evitar doblar un ala?
Reducir el esfuerzo radial, el rango y el cruce mientras ajusta la secuencia de los surcos.
¿Qué herramienta para el cobre?
Sombras, ductilidad, condición superficial y lubricación determinan el borde y el canal de viruta.
¿Cómo obtengo un buen plan térmico?
Separar la flatness y la rugosidad, estabilizar el puente y proteger el paso final de las virutas.
¿Deberíamos señalar un agujero en una pared delgada?
Sólo si la posición y la salida lo requieren; el apoyo de salida sigue siendo esencial.
¿Qué datos se envían?
Nivel, material preciso, altura de cuchilla, ancho de ranura, superficies térmicas y criterios de construcción.
Envía el plano de tu pieza
Material de transmisión, geometría de hoja, superficies térmicas, requisitos de impacto, soporte y volumen.
Cuando sea posible: plan o modelo, calidad material, dimensiones y profundidades, tolerancias, acabado superficial, máquina, interfaz, refrigeración, herramienta actual y volumen esperado.
