Mecanizado de un anillo de rodamientos de acero
Organizar disparos, gargantas y perforación alrededor de las referencias de la recuperación y estado metalúrgico de la pieza.
Recibiendo ScreeningPreparación de archivos
Construir el área alrededor de las referencias
El diámetro, las superficies y la pista de carreras deben permanecer conectadas a un eje funcional común. Por lo tanto, el montaje y el orden de las cubiertas se definen antes de la selección detallada de las herramientas.
Estado antes del tratamientoIdentificar las superficies rugosas, los espesores y las referencias que quedan disponibles.
Deformación esperadaAnticipar el efecto del tratamiento térmico en la redondez, ancho y coaxialidad.
Acabado separadoCalifique el proceso final de taxiway según la dureza, superficie y requisitos funcionales.
Esferas críticas del espacio
Áreas y diámetros
La abrazadera no deformará el anillo o desplazará el punto de referencia utilizado para controlar el ancho, impacto y concentricidad.
Gorges funcionales
La anchura, la profundidad, los rayos y los entierros se definen por separado para el sellado y distribución del lubricante.
Agujero lubricante
La entrada en una superficie curvada puede requerir un punto estable; la salida en el agujero debe ser verificada.

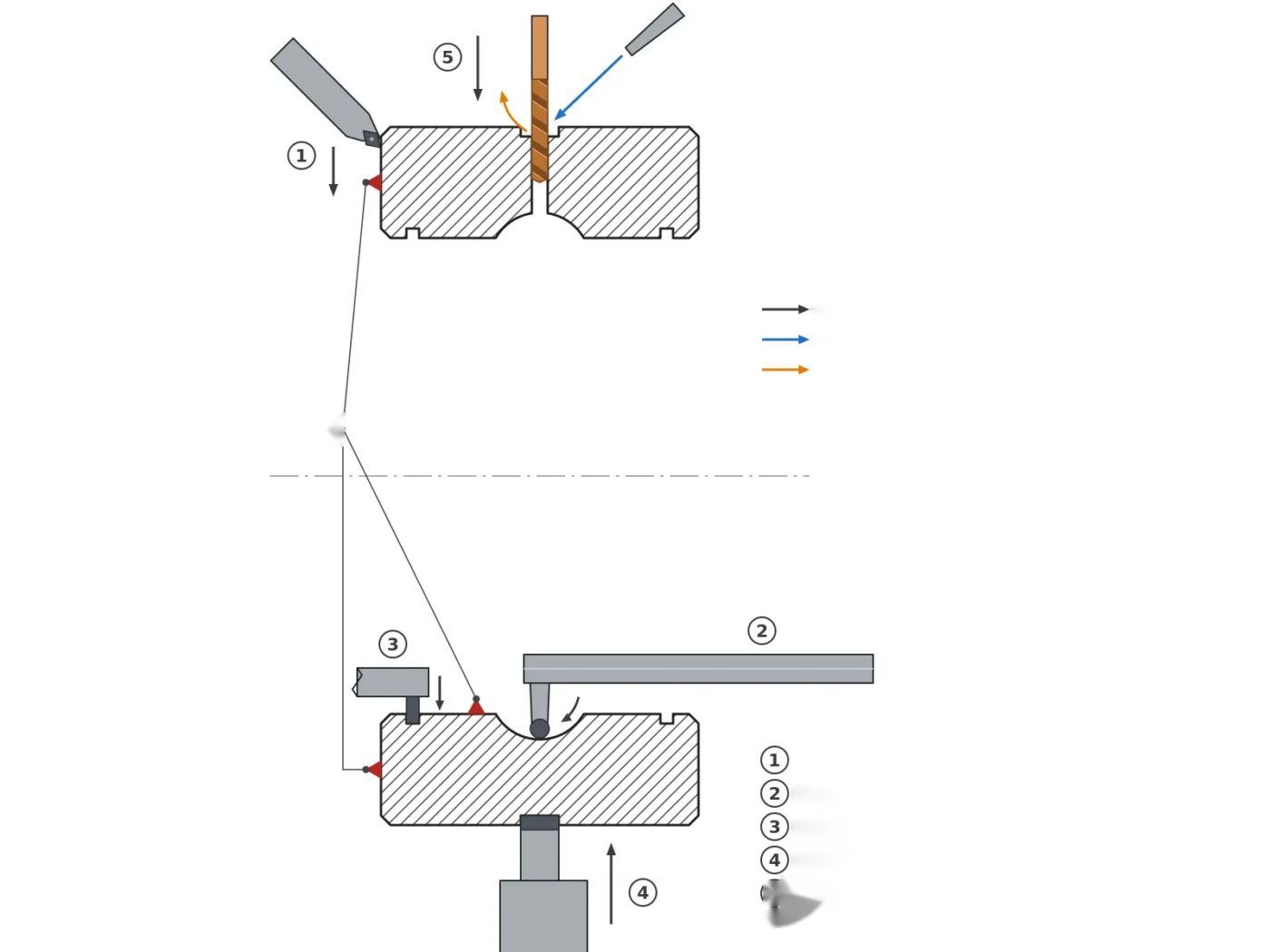

Operaciones y familias de herramientas para estudiar
La selección final depende del nivel, la dureza en cada fase y el conjunto seleccionado.
| Mecanizado | Información necesaria | Familia que se evaluará |
|---|---|---|
| Áreas y diámetro exterior | brodo, perfil, sujeción, espesor y estado térmico. | Rotación externa |
| Escariado y mandrinado de precisión | Diámetro, rango, profundidad, coaxialidad y rugosidad focalizada. | Barras y barras |
| Lluvia | Posición, ancho, profundidad, radio inferior y acceso. | Neck and cutters |
| Agujero lubricante | Diámetro, ángulo de entrada, espesor de pared, profundidad y salida. | Microforestería |
| Resumption after treatment | Dureza final, deformación medida, referencia y material restante. | Estudio de aplicaciones HC |
Validación de la gama de fabricación
Compare Free y Tight
Medir la parte antes y durante el endurecimiento para identificar una deformación causada por los bits o montaje.
Seguir cada recuperación
Guardar diámetro, redondez, latido y ancho con la referencia utilizada en cada paso.
Control de funciones pequeñas
Compruebe el perfil de las gargantas, la posición del agujero y el agujero lateral antes de continuar el ciclo.
Límite de preselección

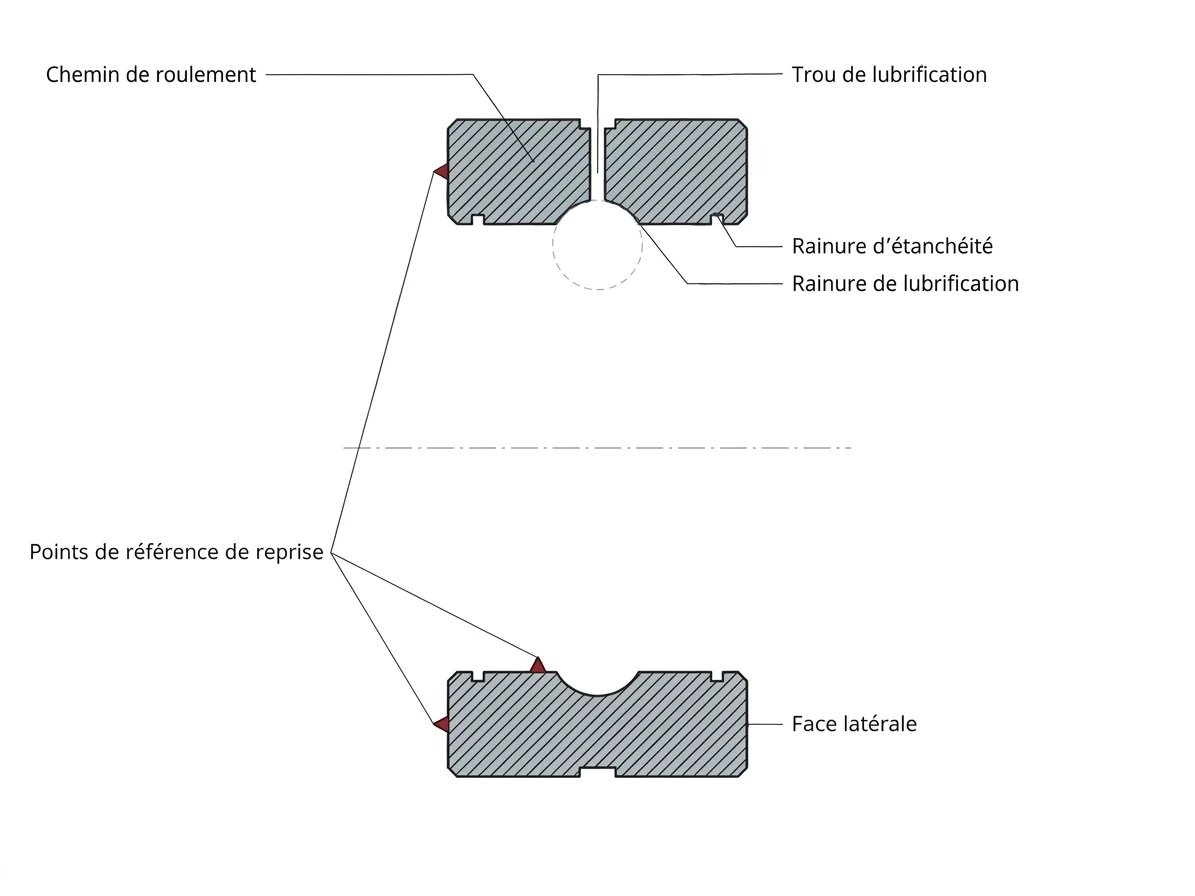

El diagrama ilustra las posibles funciones de un anillo. no es una parte del cliente o un rango garantizado; La terminación de la pista debe estar sujeta a una calificación especial.
Cuestiones técnicas
¿Deberían terminarse todas las superficies antes del tratamiento térmico?
No. Las superficies propensas a la deformación o la dureza final pueden requerir sobre-esquedad y recuperación. La decisión depende del proceso y de las tolerancias.
¿Cómo podemos limitar la deformación a la sujeción?
Conecte el esfuerzo de sujeción, geometría de bits y espesor de anillo, luego compare las mediciones libremente y bajo sujeción.
¿Cómo preparas el agujero de lubricación?
Determinar diámetro, superficie de entrada, ángulo, pared transversal y estado inicial. Una puntuación puede ser necesaria si la entrada es curvada o inclinada.
Preparación de la selección de herramientas
Incluye el plano, el grado de acero, las condiciones térmicas y el montaje previsto.
