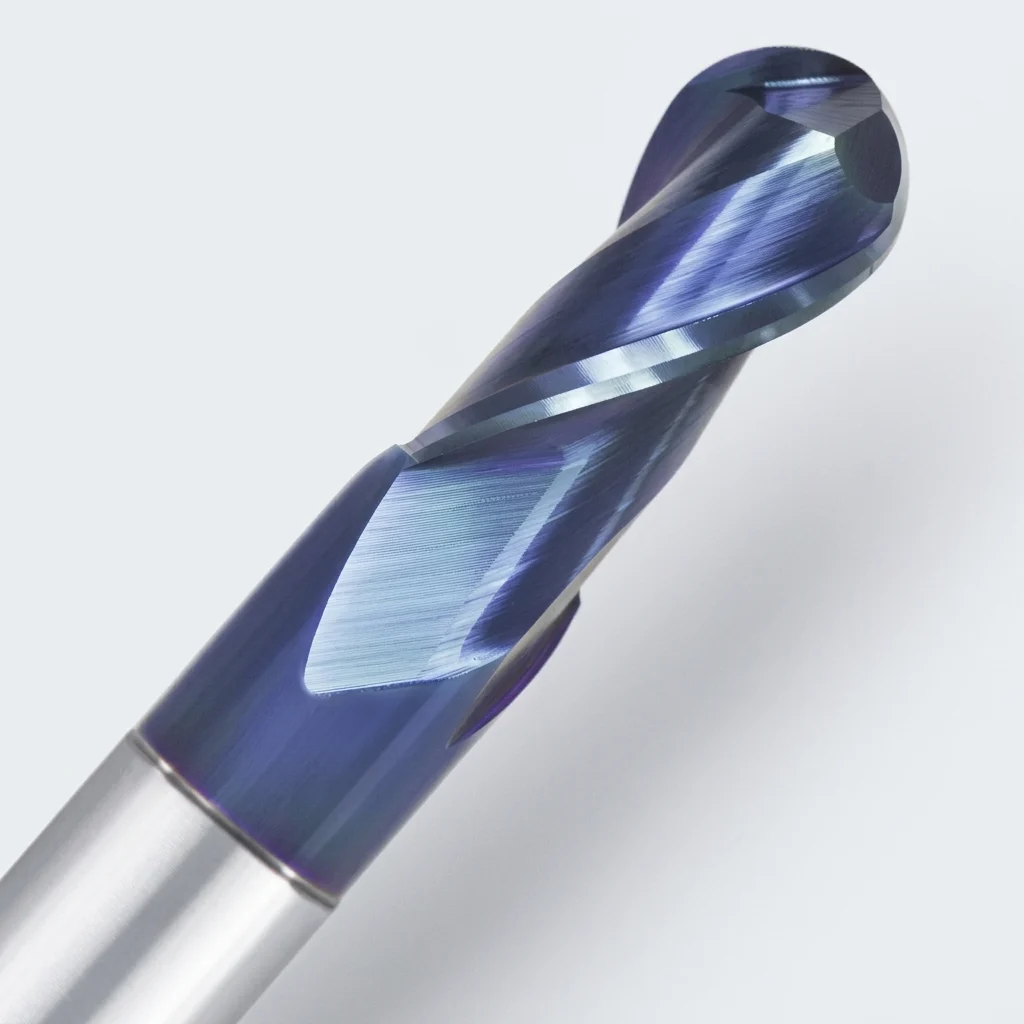

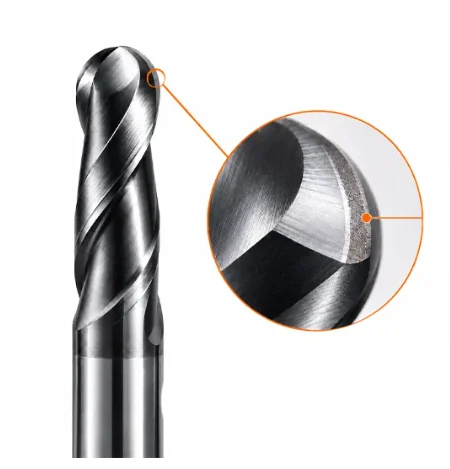

Cortadores hemisféricos
El área de contacto de una fresa hemisférico cambia con la inclinación del espacio. Ray, no una trayectoria, sobre el espesor, el rango y la velocidad efectiva deben ser estudiados juntos.
Control de una región de contacto variable
En la parte superior de la bola, la velocidad efectiva difiere de la periferia. La orientación de la herramienta y la inclinación de la superficie afectan el corte, acabado y desgaste.
- Identificar áreas planas, inclinadas y empinadas
- Ajustado al espesor, no lateral
- Check access to tool holders
Definir el papel en la zona
Diseño 3D
Proporcionar material, compromiso y fuerza final restante.
Semi-financing
Estándarizar a través del espesor antes del último paso.
Fecha final
Radio de conexión, sin trayectoria y rugosidad apuntada.
Superficies 3D orientadas a la geometría
Globos
La precisión del radio determina el perfil producido.
Centre
La región cercana al eje requiere una trayectoria y corte adecuados.
Grecia
Afecta el esfuerzo, la estabilidad y la evacuación en las pistas.
Sedge
La solidez y la preparación dependen del nivel de material y acabado.
Columna
Un cuello claro puede dar acceso a las paredes sin extender el corte.
Tejido
El falsificador debe corresponder a la precisión buscada.
Selección de cortadores
| Concentración | Información necesaria | Influencia en la selección |
|---|---|---|
| Superficie superficial | Modelo 3D, pistas, conexiones | Define el contacto y la trayectoria |
| Radiación | Diámetro y radio nominal | Accesibilidad fija y altura máxima |
| Fecha final | Alfombras, facetas, espesor | No orientado y borde |
| Ámbito de aplicación | Profundidad, colisiones, porta herramientas | Determinar cuello y salida |
| Maquinaria | Broche, interpolación, descentramiento radial | Estabilidad de influencia de la curva |
Comportamiento para ser distinguido
Acero endurecido
Priorizar la estabilidad, el borde y el control de desgaste.
Acero tratado
Combina la dureza, el espesor y la estrategia de acabado.
Aluminio
adhesión de control, virutas y brillo superficial.
Gráfico
Gestione la abrasión, el polvo y la succión adecuada.
Aplicaciones típicas
Ejemplo visual de la medición de una superficie 3D
Una superficie curvada ilustra las variaciones en la pendiente y el acceso a ser considerado al seleccionar el radio y el camino.
Moldes y matrices
Marcas, conexiones y áreas de pendiente variable.
Tubos y perfiles
Superficies continuas con orientación cambiante.
Electrodos
Pequeños detalles y superficies de geometrías complejas.
Sustrato, recubrimiento y validación
Substrate
El tamaño del grano y la dureza se equilibran según diámetro, dureza y rango.
Cocción
La protección está dirigida al calor o a la abrasión según el material y la estrategia 3D.
Prueba
Compare la rugosidad, errores de perfil y use en un área representativa del modelo.

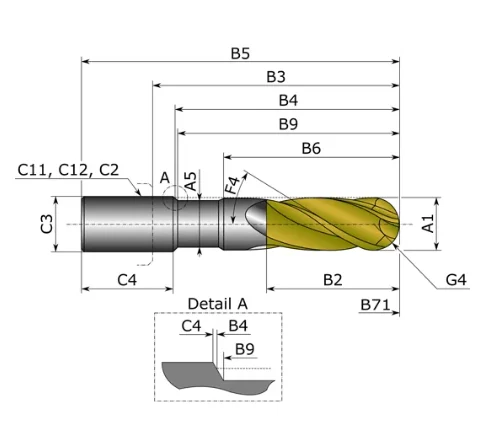

Marcador de medición para fresadoras
Estos diagramas representan dos convenios de seguimiento. Compruebe las probabilidades, tolerancias y leyenda de la hoja que coincide con la referencia seleccionada.
Datos técnicos
Características derivadas de la forma suministrada. Las dimensiones, tolerancias y opciones disponibles deben confirmarse para la referencia ordenada.
| Tolerancia del diámetro del corte | H6 |
|---|---|
| Radio angular | 0,2-2 mm |
| Tolerancia radical | ±0,005 mm |
| Coatings | AlTiN + TiSiN / TiAlSiN-X / AlTiN / TiAlN / TiAlSiN / DLC / AlCrN / AlCrSiN / AlTiSiN / TiSiXN / Tailored |
| Número de dientes | 2 o 4 dientes / número de aduana |
| Longitud total | 50 / 60 / 75 / 100 / 150 / 200 mm / longitud personalizada |
| Diámetro de la cola | 4 / 6 / 8 / 10 / 12 / 14 / 16 / 18 / 20 mm / Diámetro a medida |
El término «ángulo radius» y clase H6 son tomados de la forma suministrada; su conformidad con el radio de bolas y la referencia seleccionada será confirmada.
Preguntas frecuentes
¿Por qué evitar el medio de la bola en una superficie plana?
La velocidad efectiva es baja; Una pendiente o trayectoria ajustada puede mejorar el corte.
¿Cómo elegir el diámetro?
Depende de los radios de espacio, acceso y tiempo de ciclo.
¿Qué paso lateral debería usarse?
El paso se define por radio, pendiente y altura máxima admisible.
¿Necesitas un collar largo?
Sólo si el acceso lo requiere; Necesitamos limitar la flexión y la colisión.
¿Cómo controlas el acabado?
Medir la rugosidad y el perfil en zonas de pendiente representativas.
¿Qué datos se envían?
Modelo 3D, material, dureza, radio mínimo, profundidad, superficie y máquina.
Preparación de fresado 3D
Adjuntar modelo 3D, material, radios, pistas, profundidad, superficie, máquina y soporte de herramientas.
