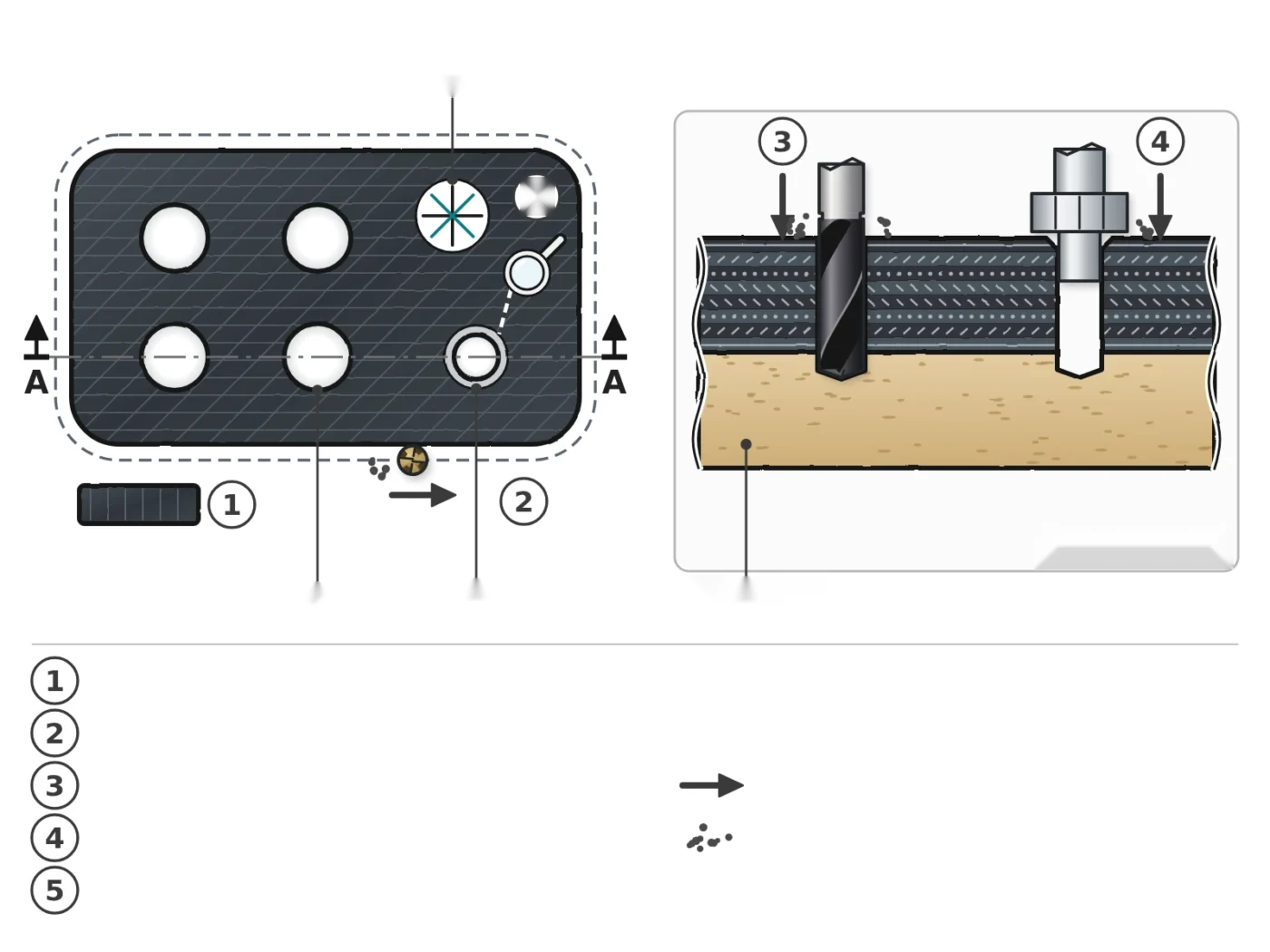

Procesando una placa estructural CFRP para drones
Las perforaciones, los agujeros de sujeción y los insertos locales deben preservar los pliegues sin delamación o fibras libres.
Documentos y criterios de selección
La placa conecta motores, electrónicos o chasis. Su rigidez depende del apilamiento; Cada agujero corta varias orientaciones de fibra y puede desencadenar un defecto.
Características que el mecanizado de la unidad
Apilación orientada
La dirección de la fibra y la secuencia de pliegues cambian el comportamiento del borde.
espesor bajo
El porteador inicial y el apego de placa tienen una fuerte influencia en la delamización.
Operaciones locales
El agujero, el adhesivo y la preparación de la inserción forman una función común.
Riesgos que necesitan ser revisados antes de seleccionar la herramienta
| Zona o zona de operaciones | Posible error | Variables a considerar | Pruebas que se han de reunir |
|---|---|---|---|
| Taladrado | Liberación | Empujar, usar, apoyar, apilar | Imagen y detalle de entrada/salida |
| Desvío | Fibras no cortadas | Sentido, geometría, vibración, desgaste | macro borde |
| Solución | Jugar o llorar | Diámetro, adhesivo, preparación | Prueba de corte y montaje |
Familias de productos para la configuración
Cadena de prueba de placa CFRP
La compatibilidad de la herramienta y la succión se validan en un cupón representativo antes de la parte.
| Referencia | Profundidad de mecanizado | Familia de productos | Entradas de selección | Punto de control |
|---|---|---|---|---|
| 1 | Preparar el cupón | Estudio de aplicaciones HC | Stacking, matriz, espesor | Error de referencia |
| 2 | Creación de contornos | Cortadores PCD | Perfil, sentido, aspiración | Edge y desgaste |
| 3 | Haciendo agujeros | Brocas de PCD | Diámetro, soporte, entrada/salida | Delamination |
| 4 | Crear entradas locales | Herramientas de rotación | Ángulo, piel, profundidad | Saldo |
| 5 | Cabeza de ensayo | Plan de validación | Método de imagen, umbral | Cumplimiento documentado |
Criterios de configuración específicos para esta parte
Apoyo a los mártires
Defina material, contacto y reemplazo para apoyar la piel de salida.
Aspiración
atrapar el polvo en la fuente bajo las reglas HSE y proteger la máquina y el operador.
Límite de preselección
La compatibilidad de CFRP no se asume sin validación de la familia de fibra, matriz, pila y herramienta disponible.
Datos que se almacenarán durante la validación del producto
Delamination
Imagen con escala y método idéntico a cada prueba.
Edge
Fibras libres, metralla, anchura y área afectada.
Uso/HSE
Confección de laboratorio, polvo, succión y limpieza.
Cuestiones técnicas
¿Por qué necesitas probar un cupón?
Para reproducir apilación y soporte sin arriesgar la última pieza.
¿La PCD sigue siendo necesaria?
No; su interés depende de la abrasión, calidad, volumen y economía.
¿Qué lado debería ser apoyado?
La superficie de salida crítica debe identificarse con el orden real de los pliegues.
¿Cómo defines un defecto aceptable?
Mediante un método de imagen o medición y un valor umbral validado antes de la prueba.
Preselección de productos HC obtenidos
Adjuntar el enchufe CFRP, apilación, espesor, plano o modelo, dimensiones críticas, criterios de borde, máquina, montaje, soporte mártir, dispositivo de succión, volumen y errores observados.
