Mecanizado de un cuerpo de cojinete de hierro fundido
Dos pelucas separadas por un espacio hueco asegurarán un eje común y una relación estable con la superficie de montaje.
Documentos y criterios de selección
El cuerpo soporta un árbol o una distancia rodante. La función depende más de la alineación de los litros y del suelo que de cada diámetro individual.
Características que el mecanizado de la unidad
Eje transversal
Dos borrones separados representan un problema de referencia y flexión.
Muros moldeados
La espesor y el espesor pueden variar alrededor de los litros.
Lubricación
Pequeños agujeros y surcos deben abrirse sin rotura libre.
Riesgos que necesitan ser revisados antes de seleccionar la herramienta
| Zona o zona de operaciones | Posible error | Variables a considerar | Pruebas que se han de reunir |
|---|---|---|---|
| Pre-sealing | Espesor asimétrico | Crianza, referencia, curva, acceso | Perfil antes de la terminación |
| Fecha final | Ejes no conformes | Montaje, herramientas, recuperación, temperatura | Coaxialidad y diámetro |
| Lubricación | Explosión en la zona | Ángulo, salida, borde, verificación | Foto interna y paso |
Familias de productos para la configuración

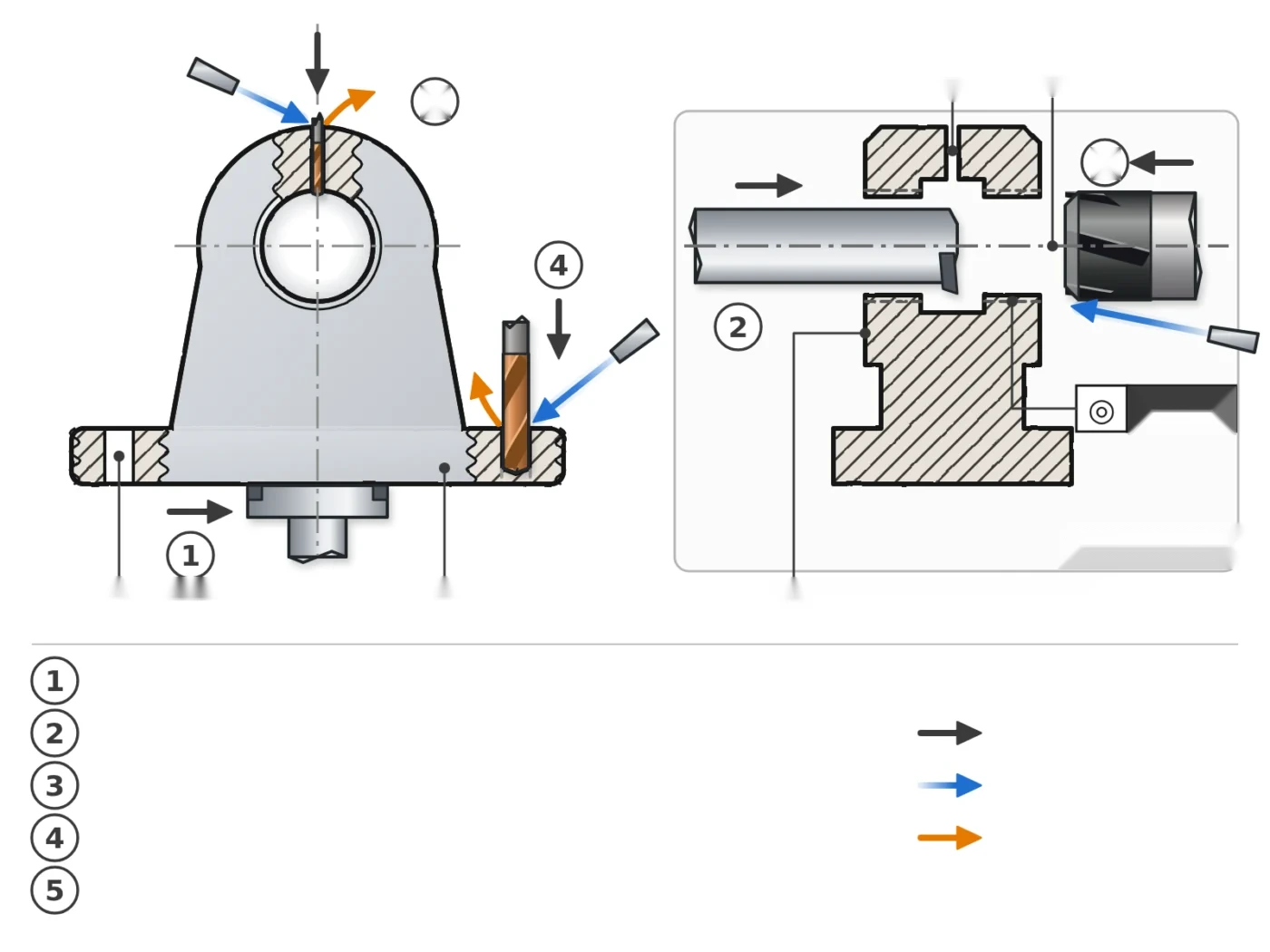

Cadena de eje D del cuerpo del rodamiento
La elección de un proceso de intersección o dos veces opuestos depende del acceso a la máquina y del control disponible.
| Referencia | Profundidad de mecanizado | Familia de productos | Entradas de selección | Punto de control |
|---|---|---|---|---|
| 1 | Creación de una base de datos | Fresadoras | Esquí, transportista, flatness | Plano de referencia |
| 2 | Preparando litros | Barras y barras | Distancia, diámetro, acceso | El eje y el espesor |
| 3 | Diámetro final | husillos de la máquina | Pre-hole, Tolerance, Ra | Diámetro y coaxialidad |
| 4 | Equipo de perforación | Taladros de carburo estándar | Tarjeta, L/D, piel | Posición de base |
| 5 | Creación de lubricación | Microforestería | Diámetro pequeño, ángulo, salida | Bavure y Passage |
Criterios de configuración específicos para esta parte
Cruzar o repetir
Compare longitud útil, rigidez, máquina de correr y la capacidad de medir el eje entre las tapas.
Espesor equilibrado
Medir el material en bruto delante del pozo para evitar que siga un agujero excesivo.
Límite de preselección
El tipo de almacenamiento del rodamiento, el juego y la extensión son entradas a la mesa de trabajo y deben acompañar las tolerancias.
Datos que se almacenarán durante la validación del producto
Axle común
Coaxialidad, distancia y orientación desde la base.
Ámbito de aplicación
Diámetro, circulación y calidad de superficie según profundidad.
Canales
Pasaje, salida y limpieza antes del montaje.
Cuestiones técnicas
¿Un agujero corrige un agujero decente?
Su capacidad correctiva es limitada; la preparación ya debe ser dirigida y regular.
¿Por qué medir ambos tirados juntos?
La función depende de su eje común, no sólo de los dos diámetros.
¿Cómo elegir la longitud de la herramienta?
Desde la distancia real, se requieren obstáculos y rigidez.
¿Qué papel juega la base?
A menudo representa la referencia de montaje y debe conectarse al eje.
Preselección de productos HC obtenidos
Se aplicará el corte de los dos litros, su coaxialidad, área base, plano o modelo, material y condición, dimensiones críticas, máquina, montaje de control, refrigeración, volumen y defecto observado.
