Mecanizado de transportistas y viviendas de comunicación óptica

Perforación monobloqueo de alto rendimiento para soluciones de mecanizado

Las partes otomecánicas combinan pequeños agujeros, referencias de alineación y paredes delgadas. El objetivo es mantener la relación entre perforación, mora y superficies de montaje.

Ejes ópticos que se conservanPequeños agujeros sin ruborizarVivienda de pared
¿Estudiaste mi juego?Véase la sección 2.3.

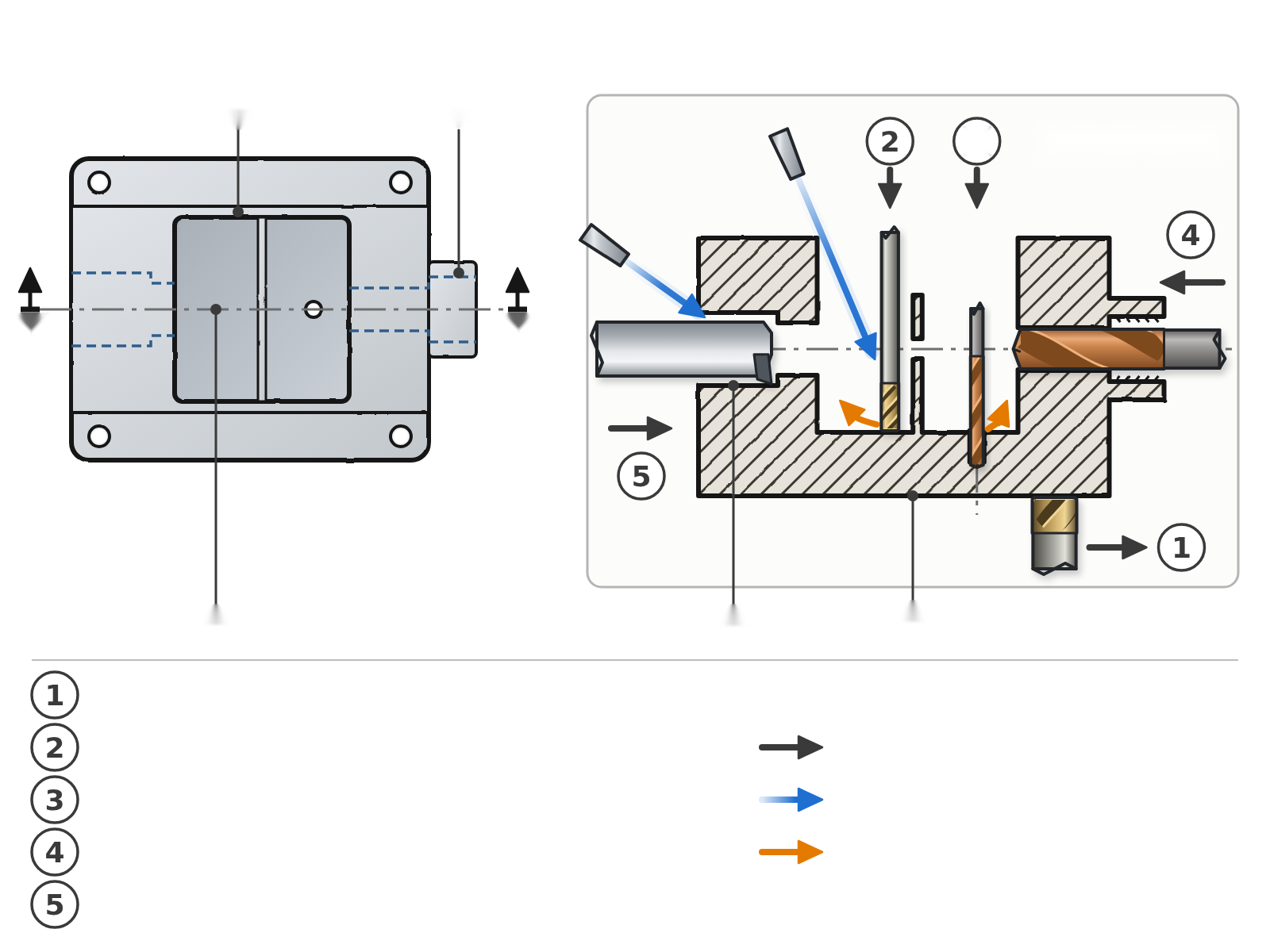

Diagrama de caso para comunicación óptica con paredes delgadas, eje de alineación, conectores, carcasas coaxiales y secuencia de mecanizado
Diagrama esquemático: Las referencias, la secuencia de acabado y el control del eje todavía necesitan ser validadas según el plano y el montaje.

Piezas ópticas

El plano funcional indicará los agujeros que alinean los componentes y las superficies que forman el soporte. Esta jerarquía lidera el orden de terminación.

Los matices, estados materiales, tolerancias y volúmenes especificados por el cliente siguen siendo decisivos para la selección final.

Perfil técnico de la pieza

Partes y materiales

  • Lentes y válvulas
  • Vivienda de transmisor/receptor
  • Interfaces de platino y conector

Material a confirmar: aluminio, cobre, latón, acero inoxidable o polímero técnico dependiendo de la función

Características a procesar

  • Borres y viviendas coaxiales
  • Fijar o pasar micro hoyos
  • Hornos, surcos y planos de montaje

Calidad a verificar

  • Coaxialidad y posición relativa
  • Bulk compatible con montaje
  • Estado de la superficie de vivienda

Condiciones de la maquinaria

  • Referencia común a ejes críticos
  • Cerradura Oval
  • Control adaptado a pequeñas geometrías

Diagnostique los síntomas antes de elegir la herramienta

Las siguientes causas son hipótesis diagnósticas; deben ser verificadas por parte, por la maquinaria y por la asamblea.

MecanizadoSíntoma observablePosibles causasDatos que deben verificarseLabour Directorate
Daños por viviendaCoaxialidad sin toleranciaMúltiple compañía, lazos, agujero previoFecha, orden, medición entre ejesCompleta de una referencia común
Posición pequeñaLa enfermedad que impide la asambleaBorde de desgaste, salida libre, material dúctilsuperficie inicial, diámetro, herramienta, transportadorAjuste de la estrategia de producción y finalización
Cortadores de cajaMuro onduladoRadial effort, lack of supportEspesor, puente, rango, compromisoReducir los pases de carga y balance
Conector RainAncho o fondo variableFalseround, flexion, acumulación de virutasAncho, profundidad, herramientas, limpiezaAbreviatura y estabilización de la evacuación

Tipo región de una vivienda optomecánica

Fecha de determinación

Cree planes y ejes para alineación.

Familia: fresa de extremo plano

Superficies de posicionamiento separadas y superficies cosméticas.

Cantidades abiertas

Bolsas de máquinas y espacios libres antes de liberar las paredes delgadas.

Familia: Micro-milling machines

Control de latido y la longitud del cuello en detalles ajustados.

Hacer pequeños agujeros

Acoplamientos y canales de perforación con soporte inicial adecuado.

Familia: Microforestería

Especifique si el agujero recibe una fibra, tornillo o pasaje aéreo.

Preparación de la vivienda

Cree un agujero preestablecido estable con espesor homogéneo.

Familia: Taladros de carburo estándar

El diámetro inicial depende del agujero o cabeza de acabado.

Dos decisiones específicas sobre esta aplicación

Coaxialidad entre viviendas separadas

Dos diámetros flexibles individualmente pueden ser incompatibles si su eje común deriva.

  • Determinación de la referencia de medición
  • Cubiertas límite entre acabados
  • Controla la relación y no sólo cada diámetro

Moistura en la parte optomecánica

La baja fluctuación puede mover un carril o prevenir el apoyo adecuado; Su ubicación cuenta tanto como su altura.

  • Identificar el área funcional
  • Soporte de salida de perforación
  • Inspección prevista y desembolso controlado

Plan de validación recomendado

Alineación

Posición de medición y coaxialidad entre unidades funcionales en la misma referencia.

Asamblea General

Revise la introducción del tren o componente sin utilizar el montaje como el único medio de control.

Badness

Fotografía y medida áreas críticas antes y después del uso de la herramienta representativa.

Preguntas Frecuentes por el Ingeniero de Métodos

¿Qué herramienta para hacer una carcasa óptica?

La elección de aburrimiento y precisión depende del diámetro, la corrección, la tolerancia y el agujero previo.

¿Cómo se puede mantener la coaxialidad?

Terminar con una referencia común y cambios de montaje límite.

¿Cómo reducir el rubor de un pequeño agujero?

Soporta la salida, controla el borde y ajusta hacia adelante, material y secuencia.

¿Deberíamos terminar las paredes antes de perforar?

La secuencia depende de la deformación; Debe medirse la influencia de la liberación de la pared.

¿Qué archivos se adjuntan?

Nivel de diseño con datos, modelo 3D, material, tolerancias geométricas y método de montaje.

Envía el plano de tu pieza

Envíe el avión con tolerancias geométricas e interfaz de montaje para preparar un área consistente.

Cuando sea posible: plan o modelo, calidad material, dimensiones y profundidades, tolerancias, acabado superficial, máquina, interfaz, refrigeración, herramienta actual y volumen esperado.
