bayas de cuello largo
Un corta cuello largo separa la longitud cortada de la longitud de acceso. El cuello claro reduce las colisiones, pero la flexión y la vibración aumentan con la salida.
No confunda corte y litro
La parte cortada abarca el área trabajada; El pase asegura el paso a esta área. Esta distinción evita la longitud excesiva del corte y ayuda a mantener la rigidez.
- Medición de las zonas de profundidad y colisión
- Reducir la salida al absolutamente necesario
- Ajuste de la exposición a riesgos de flexión
Preparación para el acceso profundo
cavidad
Examination of walls, floor, corners and entrance path.
Muro profundo
Limite el esfuerzo radial y distribuya pases.
Datos locales
Elija un corte corto y cuello que es suficiente para llegar a la zona.

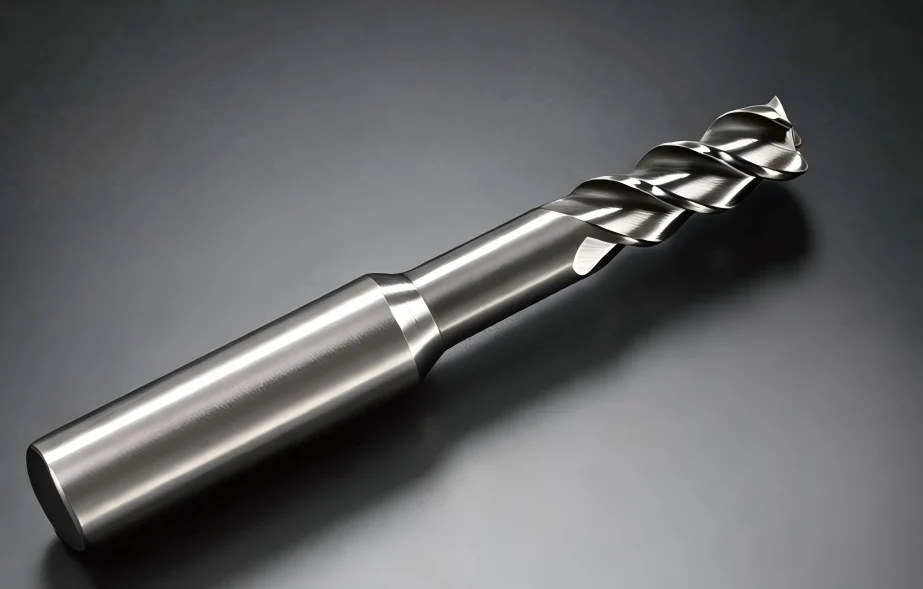

Arquitectura de un router de larga distancia
Parte de corte
Su longitud debe corresponder a la altura real trabajada.
Columna
Diámetro y longitud crean la distancia necesaria.
Transición
El acoplamiento limitará la concentración de tensión.
Red básica
Soporta la Copa a pesar del estante falso.
Grecia
Afecta los esfuerzos y transporta virutas a las profundidades.
Tejido
El cierre y la salida determinan parte de la rigidez total.
Selección de cortadores
| Concentración | Información necesaria | Influencia en la selección |
|---|---|---|
| Accesibilidad | Profundidad, cuello, colisiones | Define el collar y la longitud general |
| Corte | En realidad la altura del juego | Longitud de corte fija |
| Effort | ap, ae, material, ruta del vuelo | Diámetro y orientación paso |
| Soporte de herramientas | Formulario, número, falsificación | Determina la curva de sobre y rigidez |
| Calidad | Stand, perfil, vibración | Define la estrategia de cierre |
Adaptación de los esfuerzos para lograr
Acero
Reducir el compromiso a medida que aumenta el alcance.
Inox
Mantenga un corte estable sin fricción en la cavidad.
Aluminio
Evacuar las virutas sin cortar al suelo.
Gráfico
Gestione la abrasión y el polvo en detalle.
Acceso que requiere un collar libre
Profundos vacíos
Muros y detalles detrás de un área estrecha.
Mould
Acabado local con riesgo de colisión para portaherramientas.
Ribs
Diámetro pequeño y amplia paleta alrededor de paredes delgadas.
Sustrato, recubrimiento y validación
Substrate
La fuerza y rigidez de la tracción se seleccionan dependiendo del diámetro y la relación de rango.
Cocción
La protección sigue el tema y la dificultad de la evacuación profunda.
Prueba
Ver vibraciones, doblado, conicidad de pared y desgaste a profundidad real.
Referencia de medición
D1 y D2 denotan los diámetros indicados en el diagrama, L1 y L2 denotan las longitudes correspondientes.
Especifique la longitud del corte, la liberación del collar y la salida requerida por su plan.
Preguntas frecuentes
¿Por qué no usar un largo corte?
Un corte innecesariamente largo a menudo reduce la rigidez y dificulta la evacuación.
¿Cómo defines el collar?
Desde el sobre de la pieza, el diámetro del ajuste y la profundidad.
¿Cómo limitar la flexión?
Reducir el rendimiento, el esfuerzo radial y la intervención; Use el diámetro máximo accesible.
¿Podemos completar una pared profunda?
Sí, si se controla la deformación y se ajusta la estrategia.
¿Cómo comprobar las colisiones?
Introduzca el modelo 3D, soporte de herramientas y longitud de salida.
¿Qué datos se envían?
Modelo, material, profundidad, acceso, diámetro, longitud cortada, cuello y pinza.
Poner en una herramienta de cuello largo
Adjuntar modelo 3D, acceso, profundidad, material, diámetro, collar, soporte de herramientas y acabado.
Solicitudes de examen técnico y licitaciónProductos y guías relacionados
Datos de referencia del departamento de ingeniería de HC.
